供應礦用鑿井絞車、廠家直供JZ-5/400鑿井絞車質量優

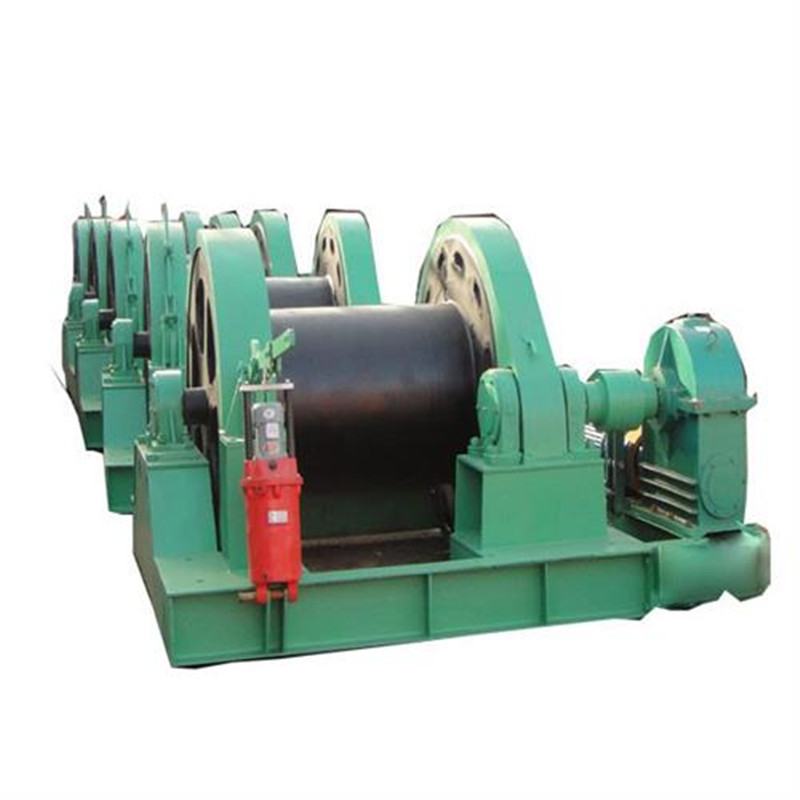

JZ-5/400鑿井絞車

礦用鑿井絞車 廠家直供JZ-5/400鑿井絞車質量優

產品介紹

JZ-5/400鑿井絞車產品介紹

JZ-5/400鑿井絞車主要用于煤礦、金屬礦、非金屬礦豎井的井筒掘進工程中懸吊吊盤、水泵、風筒，壓縮空氣筒、注漿管等掘進設備和緊張穩繩，也可作其它井下何地面起吊重物使用。具有提吊能力強、容繩量大、運轉平穩等優點。

JZ-5/400鑿井絞車結構概述

JZ-5/400鑿井絞車結構為纏繞式，主要由主軸裝置、減速器、帶制動輪的彈性聯軸器、工作制動器、安全制動器、機座、電動機等部件組成。

主軸裝置包括：主軸、齒輪、卷筒、制動輪、軸承座及軸承等。減速器是采用球面蝸輪副減速，加有一級變速齒輪。轉換變速手柄快慢速位置，可變換快慢兩種速度。工作制動器采用瓦塊式制動器，啟動電機，電動液壓推動器松閘，停止電機則彈簧力制動。全制動器為瓦塊浮動式，靠重錘下落進行制動，電動液壓推動器松閘。

技術參數：

參數

型號 JZ-5/400

鋼絲繩最大靜張力 50

卷筒容繩量 400

鋼絲繩速度(m/min) 快速：6?/?慢速:3

鋼絲繩直徑 23

電動機

功率 11

電壓 380

外形尺寸(長寬高)(mm) 2375×1970×1340

重量 3140
